450/750V及以下PVC绝缘电线

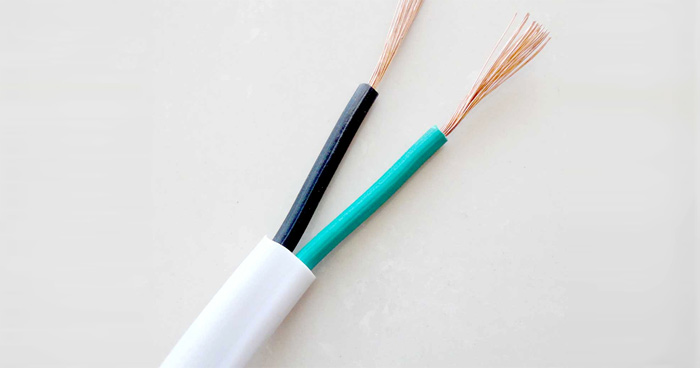

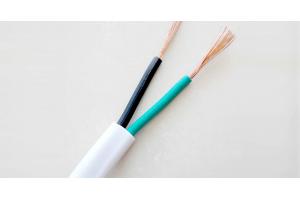

RVVB 铜芯平行护套连接软电线
- 产品描述
一、 基本介绍
|
RVVB
|
|
|
名称：
|
铜芯聚氯乙烯绝缘聚氯乙烯护套平行连接软电线
|
|
原材料：
|
铜（T）、PVC（V）、聚氯乙烯（护套V）、平行（B）
|
|
规格：
|
型号由两芯和三芯组成
|
|
额定电压:
|
300/500V
|
|
工作温度：
|
BV-105型不超过105℃，其它不超过70℃，
敷设温度不低于0℃。
|
|
标准：
|
GB5023.1-97、IEC60227
|
|
认证：
|
国家强制型认证（CCC认证）
|
二、具体型号、规格
RVVP 300-500V 二芯
|
标称截面(mm)
|
线芯结构根数/直径(mm)
|
最大外径(mm)
|
参考重量(kg
/km)
|
20℃导体电阻≤(Ω/km)
|
|
2×0.20
|
2×12/0.15
|
5.4
|
33.2
|
92.3
|
|
2×0.30
|
2×16/0.15
|
6.2
|
49.3
|
59.2
|
|
2×0.40
|
2×23/0.15
|
6.6
|
57.0
|
48.2
|
|
2×0.50
|
2×16/0.20
|
6.8
|
59.2
|
39.0
|
|
2×0.75
|
2×24/0.20
|
7.2
|
70.7
|
26.0
|
|
2×1.0
|
2×32/0.20
|
8.0
|
86.7
|
19.5
|
|
2×1.5
|
2×30/0.25
|
9.0
|
110.4
|
13.3
|
RVVP 300-500V 三芯
|
标称截面(mm)
|
线芯结构根数/直径(mm)
|
最大外径(mm)
|
参考重量(kg
/km)
|
20℃导体电阻≤(Ω/km)
|
|
3×0.20
|
3×12/0.15
|
6.0
|
38.6
|
92.3
|
|
3×0.30
|
3×16/0.15
|
6.6
|
48.6
|
69.2
|
|
3×0.40
|
3×23/0.15
|
6.8
|
56.7
|
48.2
|
|
3×0.50
|
3×16/0.20
|
7.0
|
60.7
|
39.0
|
|
3×0.75
|
3×24/0.20
|
7.6
|
73.6
|
26.0
|
|
3×1.0
|
3×32/0.20
|
8.8
|
100
|
19.5
|
|
3×1.5
|
3×30/0.25
|
9.8
|
131
|
13.3
|
|
4×0.20
|
4×12/0.15
|
6.2
|
45.9
|
92.3
|
|
4×0.30
|
4×16/0.15
|
7.0
|
57.5
|
69.2
|
|
4×0.40
|
4×23/0.15
|
7.4
|
67.9
|
48.2
|
|
5×0.20
|
5×12/0.15
|
6.6
|
52.7
|
92.3
|
|
5×0.30
|
5×16/0.15
|
7.6
|
66.6
|
69.2
|
|
5×0.40
|
5×23/0.15
|
8.0
|
78.8
|
48.2
|
|
6×0.20
|
6×12/0.15
|
7.2
|
59.6
|
92.3
|
|
6×0.30
|
6×16/0.15
|
8.0
|
76.6
|
69.2
|
|
6×0.40
|
6×23/0.15
|
9.0
|
98.3
|
48.2
|
|
7×0.20
|
7×12/0.15
|
7.2
|
64.2
|
92.3
|
|
7×0.30
|
7×16/0.15
|
8.0
|
82.3
|
69.2
|
|
7×0.40
|
7×23/0.15
|
9.0
|
106.0
|
48.2
|
|
10×0.20
|
10×12/0.15
|
9.0
|
94.3
|
92.3
|
|
10×0.30
|
10×16/0.15
|
10.5
|
132.0
|
69.2
|
|
10×0.40
|
10×23/0.15
|
11.5
|
157.0
|
48.2
|
|
12×0.20
|
12×12/0.15
|
9.2
|
105
|
92.3
|
|
12×0.30
|
12×16/0.15
|
11.0
|
147
|
69.2
|
|
12×0.40
|
12×23/0.15
|
11.5
|
175
|
48.2
|
三、使用范围（用途）
本产品适用于交流额定电压450/750V及以下的家用电器、小型电
动工具、仪器仪表及动力照明用装置连接中轻型移动电器、仪器仪表、家
用电器、动力照明等使用时要求柔软的场合
动工具、仪器仪表及动力照明用装置连接中轻型移动电器、仪器仪表、家
用电器、动力照明等使用时要求柔软的场合
|
四、敷设注意事项
1. 成品绝缘线和成品电线，放在20±5℃1h后。
2. 电线具有良好的电气绝缘性能、科学性能和不延燃性能，质量可靠，方便耐用。
3. 成品电线的绝缘或护套表面上应有生产厂名、截面型号和电压的连续标志
五、成品实验
六、芯数交货要求
1、根据双方的协议以任意长度交货。
2、电缆应整齐卷绕在交货盘上，端头应密封良好，露出电缆盘外面的长度应满足测试要求，一只交货盘上至允许卷绕同一型号规格的电缆。 3、当双方无协议时，可按下表要求交货。
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||
