6-35 kV交联聚乙烯绝缘电力电缆

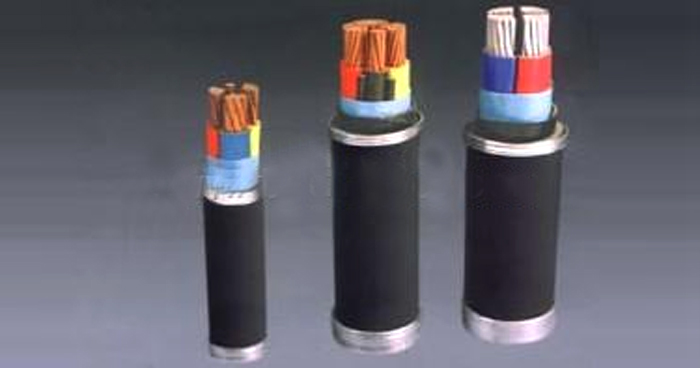

高压YJV(8.7/15KV)铜芯交联电缆

  • 产品描述

一、用途
电缆用于额定电压0.6/1,1.8/3,3.6,6/6,6/10,8.7/10,8.7/15,12/20,21/35,26/35KV输配电系统。


二、型号及名称



YJV
铜芯交联聚乙烯绝缘,聚氯乙烯护套电力电缆



三、局部放电实验
电压等级(3.6/6,6/6,8.7/10,12/20,18/30,21/ 35,26/35)在1.73UO电压下局部放电量应不超过10PC


四、技术性能
1、弯曲半径:
 单芯电缆允许弯曲半径为20(d+D)±5%
 多芯电缆允许弯曲半径为15(d+D)±5%
 D=电缆的实际外径(mm)
 d=导体的实际直径(mm)
2、敷设温度:
 低于0℃敷设时必须预先加温。
3、敷设落差:
 电缆敷设不受水平落差限制。


五、不同环境温度下的栽流量修正系数



工作温度(℃)
空气温度
15
10
15
20
25
30
35
40
45
50
1.30
1.26
1.22
1.18
1.44
1.09
1.04
1.0
0.94
0.89
土壤温度
5
10
15
20
25
30
35
1.44
1.11
1.07
1.04
1.00
0.96
0.92
