0.6/1kV交联聚乙烯绝缘电力电缆

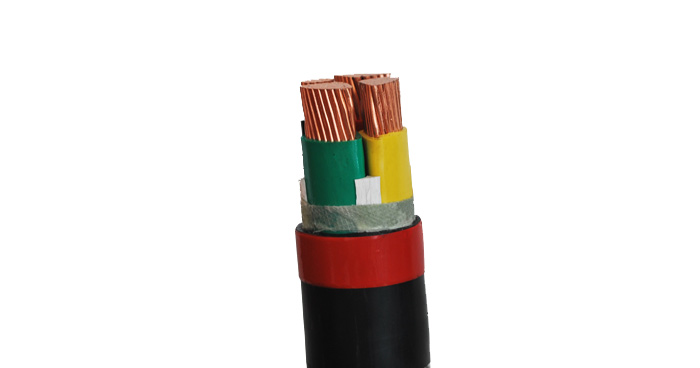

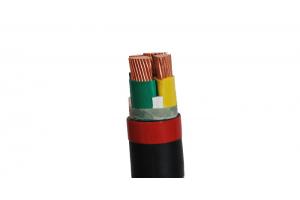

VV22、ZR-VV22护套电力电缆

  • 产品描述
一．用途
本产品适用于交流50HZ，额定电压0.6/1KV的线路中，供输配电能之用。
1．电缆导体的最高额定温度为70℃。
2．短路时（最长持续时间不超过5s）电缆导体的最高温度不超过60℃。
3．敷设电缆时的温度不低于0℃，最小弯曲半径应不小于电缆外径的10倍。

二．型号、名称和使用范围
VLV22
聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆
敷设在室内，隧道及管道中，电缆不能承受压力和机械外力作用

ZR-VLV22
聚氯乙烯绝缘钢带铠装聚氯乙烯护套阻燃电力电缆
敷设在室内，隧道及直埋土壤中，电缆不能承受压力和其他外力作用



电缆结构尺寸

VLV22、ZR-VLV22
0.6/1KV PVC绝缘PVC护套阻燃或非阻燃电力电缆


导体标称横截面(mm2)
导体中单线根数
绝缘厚度(mm)
钢带厚度(mm)
外护套厚度(mm)
电缆近似外径(mm)
电缆近似重量(kg/km)
20℃导体电阻≤( Ω/km)
试验电压Kv/5min
Cu
Al
Cu
Al
1×10
7
1.0
2×0.2
1.4
13.6
384
265
1.83
3.02
3.5
1×16
7
1.0
2×0.2
1.4
14.6
432.0
331.0
1.15
1.91
3.5
1×25
7
1.2
2×0.2
1.4
16.4
574.0
415.0
0.727
1.20
3.5
1×35
7
1.2
2×0.2
1.5
17.5
699.0
478.0
0.524
0.868
3.5
1×50
19
1.4
2×0.2
1.5
19.3
870.0
569.0
0.387
0.641
3.5
1×70
19
1.4
2×0.2
1.6
21.1
1118.0
685.0
0.268
0.443
3.5
1×95
19
1.6
2×0.2
1.6
23.4
1444.0
844.0
0.193
0.320
3.5
1×120
37
1.6
2×0.2
1.7
25.0
1719.0
960.0
0.153
0.253
3.5
1×150
37
1.8
2×0.2
1.7
27.0
2046.0
113.0
0.124
0.206
3.5
1×185
37
2.0
2×0.2
1.8
30.7
2672.0
1503.0
0.0991
0.164
3.5
1×240
61
2.2
2×0.2
1.9
33.3
3353.0
1816.0
0.0754
0.125
3.5
1×300
61
2.4
2×0.5
2.0
36.4
4072.0
2145.0
0.0601
0.100
3.5
1×400
61
2.6
2×0.5
2.1
40.1
5033.0
2570.0
0.0470
0.0778
3.5
1×500
61
2.8
2×0.5
2.2
44.1
6277.0
3099.0
0.0366
0.0605
3.5
1×600
91
2.8
2×0.5
2.3
48.7
7746.0
3674.0
0.0283
0.0469
3.5
1×800
91
2.8
2×0.5
2.6
51.4
9075.0
4117.0
0.0221
0.0367
3.5

导体标称横截面(mm2)
导体中单线根数
绝缘厚度(mm)
钢带厚度(mm)
外护套厚度(mm)
电缆近似外径(mm)
电缆近似重量(kg/km)
20℃导体电阻≤( Ω/km)
试验电压Kv/5min
Cu
Al
Cu
Al
2×4
1
1.0
2×0.2
1.8
16.6
424
374
4.61
7.41
3.5
2×6
1
1.0
2×0.2
1.8
17.6
493
419
3.08
4.61
3.5
2×10
7
1.0
2×0.2
1.8
19.2
663
539
1.83
3.02
3.5
2×16
7
1.0
2×0.2
1.8
22.3
844
647
1.15
1.91
3.5
2×25
7
1.2
2×0.2
1.8
25.8
1154
842
0.27
1.20
3.5
2×35
7
1.2
2×0.2
1.8
28.1
1431
998
0.524
0.868
3.5
2×50
19
1.4
2×0.2
1.8
25.6
1589
1034
0.387
0.641
3.5
1×70
19
1.4
2×0.5
2.0
29.3
2243
1378
0.268
0.443
3.5
2×95
19
1.6
2×0.5
2.1
33.8
2909
1735
0.193
0.320
3.5
2×120
37
1.6
2×0.5
2.2
35.9
3475
1991
0.153
0.253
3.5
2×150
37
1.8
2×0.5
2.4
39.7
4250
2400
0.124
0.206
3.5
2×185
37
2.0
2×0.5
2.5
42.8
5010
2723
0.0991
0.164
3.5
2×240
61
2.2
2×0.5
2.5
49.5
6067
3090
0.0754
0.125
3.5
2×300
61
2.4
2×0.5
2.5
52.0
7167
3396
0.0601
0.100
3.5
2×400
61
2.4
2×0.5
2.7
58.5
8956
4156
0.0470
0.0778
3.5

导体标称横截面(mm2)
导体中单线根数
绝缘厚度(mm)
钢带厚度(mm)
外护套厚度(mm)
电缆近似外径(mm)
电缆近似重量(kg/km)
20℃导体电阻≤( Ω/km)
试验电压Kv/5min
Cu
Al
Cu
Al
3×4
1
1.0
2×0.2
1.8
17.3
489
414
4.61
7.41
3.5
3×6
1
1.0
2×0.2
1.8
18.4
577
472
3.08
4.61
3.5
3×10
7
1.0
2×0.2
1.8
21.2
800
559
1.83
3.02
3.5
3×16
7
1.0
2×0.2
1.8
23.5
1050
740
1.15
1.91
3.5
3×25
7
1.2
2×0.2
1.8
27.2
1465
976
0.127
1.20
3.5
3×35
7
1.2
2×0.2
1.8
30.7
2149
1372
0.524
0.868
3.5
3×50
19
1.4
2×0.5
1.9
31.3
2453
1486
0.387
0.641
3.5
3×70
19
1.4
2×0.5
2.1
33.6
3116
1763
0.268
0.443
3.5
3×95
19
1.6
2×0.5
2.2
38.3
4053
2216
0.193
0.320
3.5
3×120
37
1.6
2×0.5
2.3
41.9
4930
2609
0.153
0.253
3.5
3×150
37
1.8
2×0.5
2.5
47.1
6075
3174
0.124
0.206
3.5
3×185
37
2.0
2×0.5
2.6
50.9
7299
3721
0.0991
0.164
3.5
3×240
61
2.2
2×0.5
2.8
57.0
9213
4590
0.0754
0.125
3.5
3×300
61
2.4
2×0.5
3.0
61.1
11185
5438
0.0601
0.100
3.5
3×400
61
2.4
2×0.5
3.2
70.5
13330
5950
0.0470
0.0778
3.5


导体标称横截面(mm2)
导体中单线根数
绝缘厚度(mm)
钢带厚度(mm)
外护套厚度(mm)
电缆近似外径(mm)
电缆近似重量(kg/km)
20℃导体电阻≤( Ω/km)
试验电压Kv/5min
Cu
Al
Cu
Al
4×4
1
1.0
2×0.2
1.8
18.5
565
464
4.61
7.41
3.5
4×6
1
1.0
2×0.2
1.8
19.7
685
533
3.08
4.61
3.5
4×10
7
1.0
2×0.2
1.8
22.8
960
699
1.83
3.02
3.5
4×16
7
1.0
2×0.2
1.8
25.3
1273
851
1.15
1.91
3.5
4×25
7
1.2
2×0.2
1.8
30.5
1998
1374
0.127
1.20
3.5
4×35
7
1.2
2×0.2
1.9
33.5
2505
1602
0.524
0.868
3.5
4×50
19
1.4
2×0.5
2.0
35.2
3122
1832
0.387
0.641
3.5
4×70
19
1.4
2×0.5
2.2
38.7
4025
2220
0.268
0.443
3.5
4×95
19
1.6
2×0.5
2.4
44.7
5291
2842
0.193
0.320
3.5
4×120
37
1.6
2×0.5
2.5
49.4
6464
3370
0.153
0.253
3.5
4×150
37
1.8
2×0.5
2.6
53.7
7866
3998
0.124
0.206
3.5
4×185
37
2.0
2×0.5
2.8
58.9
9452
4772
0.0991
0.164
3.5
4×240
61
2.2
2×0.5
3.0
61.0
11916
5727
0.0754
0.125
3.5
4×300
61
2.4
2×0.5
3.0
67.0
14118
6558
0.0601
0.100
3.5
4×400
61
2.4
2×0.5
3.4
73.6
19950
9366
0.0470
0.0778
3.5

导体标称横截面(mm2)
导体中单线根数
绝缘厚度(mm)
钢带厚度(mm)
外护套厚度(mm)
电缆近似外径(mm)
电缆近似重量(kg/km)
20℃导体电阻≤( Ω/km)
试验电压Kv/5min
Cu
Al
Cu
Al
5×2.5
1
0.8
2×0.2
1.8
17.3
488
409
7.41
12.1
3.5
5×4
1
1.0
2×0.2
1.8
19.7
644
518
4.61
7.41
3.5
5×6
1
1.0
2×0.2
1.8
21.3
790
605
3.08
4.61
3.5
5×10
7
1.0
2×0.2
1.8
24.6
1110
779
1.83
3.02
3.5
5×16
7
1.0
2×0.2
1.8
27.4
1485
970
1.15
1.91
3.5
4×25
7
1.2
2×0.2
1.8
33.3
2339
1525
0.127
1.20
3.5
5×35
7
1.2
2×0.5
2.0
36.6
2953
1822
0.524
0.868
3.5
5×50
19
1.4
2×0.5
2.2
41.6
3975
2392
0.387
0.641
3.5
5×70
19
1.4
2×0.5
2.3
45.5
5125
2909
0.268
0.443
3.5
5×95
19
1.6
2×0.5
2.5
52.1
6798
3790
0.193
0.320
3.5
5×120
37
1.6
2×0.5
2.6
57.3
8217
4418
0.153
0.253
3.5
5×150
37
1.8
2×0.5
2.8
63.1
10030
5280
0.124
0.206
3.5
5×185
37
2.0
2×0.5
3.0
69.9
12275
6418
0.0991
0.164
3.5
5×240
61
2.2
2×0.5
3.2
77.1
15077
7343
0.0754
0.125
3.5
5×300
61
2.4
2×0.5
3.2
86.5
18214
8764
0.0601
0.100
3.5
5×400
61
2.4
2×0.5
3.5
92.2
22864
10264
0.0470
0.0778
3.5

导体标称横截面(mm2)
导体中单线根数
绝缘厚度(mm)
钢带厚度(mm)
外护套厚度(mm)
电缆近似外径(mm)
电缆近似重量(kg/km)
20℃导体电阻≤( Ω/km)
试验电压Kv/5min
相线
地线


Cu
Al
Cu
Al
3×4+1×2.5
1
1
1.0
0.8
2×0.2
1.8
17.9
538.0
446.0
4.61
7.41
7.41
12.1
3.5
3×6+1×4
1
1
1.0
1.0
2×0.2
1.8
19.5
657.0
524.0
3.08
4.61
4.61
7.41
3.5
3×10+1×6
7
1
1.0
1.0
2×0.2
1.8
22.1
894.0
619.0
1.83
3.08
3.02
4.61
3.5
3×16+1×10
7
7
1.0
1.0
2×0.2
1.8
24.7
1194.0
804.0
1.15
1.83
1.91
3.02
3.5
3×25+1×16
7
7
1.2
1.0
2×0.2
1.8
28.5
1668.0
1072.0
0.727
1.15
1.20
1.91
3.5
3×35+1×16
7
7
1.2
1.0
2×0.2
1.8
31.7
2243.0
1458.0
0.524
1.15
0.868
1.91
3.5
3×50+1×25
19
7
1.4
1.2
2×0.5
2.0
35.0
2852.0
1723.0
0.387
0.727
0.641
1.20
3.5
3×70+1×35
19
7
1.4
1.2
2×0.5
2.1
38.5
3657.0
2077.0
0.268
0.524
0.443
0.868
3.5
3×95+1×50
19
19
1.6
1.4
2×0.5
2.3
44.3
4796.0
2636.0
0.193
0.387
0.320
0.641
3.5
3×120+1×70
37
19
1.6
1.4
2×0.5
2.4
49.0
5912.0
3139.0
0.153
0.268
0.253
0.443
3.5
3×150+1×70
37
19
1.8
1.4
2×0.5
2.5
53.5
7025.0
3673.0
0.124
0.268
0.206
0.443
3.5
3×185+1×95
37
19
2.0
1.6
2×0.5
2.7
58.9
8598.0
4408.0
0.0991
0.1930
0.164
0.320
3.5
3×240+1×120
61
37
2.2
1.6
2×0.5
2.9
60.6
10631.0
5216.0
0.0754
0.1530
0.125
0.253
3.5
3×300+1×150
61
37
2.4
1.8
2×0.5
3.1
65.6
12913.0
6145.0
0.0601
0.1240
0.100
0.206
3.5
3×400+1×240
61
61
2.4
1.8
2×0.5
3.3
72.8
15410.0
7812.0
0.0470
0.0754
0.0778
0.125
3.5

导体标称横截面(mm2)
导体中单线根数
绝缘厚度(mm)
钢带厚度(mm)
外护套厚度(mm)
电缆近似外径(mm)
电缆近似重量(kg/km)
20℃导体电阻≤( Ω/km)
试验电压Kv/5min
相线
地线


Cu
Al
Cu
Al
3×4+2×2.5
1
1
1.0
0.8
2×0.2
1.8
18.8
580
491
4.61
7.41
7.41
12.1
3.5
3×6+2×4
1
1
1.0
1.0
2×0.2
1.8
20.7
728
570
3.08
4.61
4.61
7.41
3.5
3×10+2×6
7
1
1.0
1.0
2×0.2
1.8
23.3
973
702
1.83
3.08
3.02
4.61
3.5
3×16+2×10
7
7
1.0
1.0
2×0.2
1.8
26.3
1323
853
1.15
1.83
1.91
3.02
3.5
3×25+2×16
7
7
1.2
1.0
2×0.2
1.8
31.5
2053
1287
0.727
1.15
1.20
1.91
3.5
3×35+2×16
7
7
1.2
1.0
2×0.2
1.9
33.6
2406
1402
0.524
1.15
0.868
1.91
3.5
3×50+2×25
19
7
1.4
1.2
2×0.5
2.1
38.4
3371
2080
0.387
0.727
0.641
1.20
3.5
3×70+2×35
19
7
1.4
1.2
2×0.5
2.2
42.6
4350
2542
0.268
0.524
0.443
0.868
3.5
3×95+2×50
19
19
1.6
1.4
2×0.5
2.4
48.5
5736
2384
0.193
0.387
0.320
0.641
3.5
3×120+2×70
37
19
1.6
1.4
2×0.5
2.5
53.4
7126
3897
0.153
0.268
0.253
0.443
3.5
3×150+2×70
37
19
1.8
1.4
2×0.5
2.6
57.2
8249
4438
0.124
0.268
0.206
0.443
3.5
3×185+2×95
37
19
2.0
1.6
2×0.5
2.8
63.9
10254
5441
0.0991
0.1930
0.164
0.320
3.5
3×240+2×120
61
37
2.2
1.6
2×0.5
3.0
71.4
12888
6689
0.0754
0.1530
0.125
0.253
3.5
3×300+2×150
61
37
2.4
1.6
2×0.5
3.2
79.3
15483
7948
0.0601
0.1240
0.100
0.206
3.5
3×400+2×240
61
61
2.4
1.8
2×0.5
3.4
86.7
19950
9366
0.0470
0.0754
0.0778
0.125
3.5

导体标称横截面(mm2)
导体中单线根数
绝缘厚度(mm)
钢带厚度(mm)
外护套厚度(mm)
电缆近似外径(mm)
电缆近似重量(kg/km)
20℃导体电阻≤( Ω/km)
试验电压Kv/5min
相线
地线


Cu
Al
Cu
Al
4×4+1×2.5
1
1
1.0
0.8
2×0.2
1.8
19.2
605
498
4.61
7.41
7.41
12.1
3.5
4×6+1×4
1
1
1.0
1.0
2×0.2
1.8
20.8
765
589
3.08
4.61
4.61
7.41
3.5
4×10+1×6
7
1
1.0
1.0
2×0.2
1.8
23.9
152
756
1.83
3.08
3.02
4.61
3.5
4×16+1×10
7
7
1.0
1.0
2×0.2
1.8
26.9
1482
852
1.15
1.83
1.91
3.02
3.5
4×25+1×16
7
7
1.2
1.0
2×0.2
1.8
32.4
2312
1477
0.727
1.15
1.20
1.91
3.5
4×35+1×16
7
7
1.2
1.0
2×0.2
1.9
35.1
2756
1731
0.524
1.15
0.868
1.91
3.5
4×50+1×25
19
7
1.4
1.2
2×0.5
2.1
39.7
3680
1827
0.387
0.727
0.641
1.20
3.5
4×70+1×35
19
7
1.4
1.2
2×0.5
2.3
44.0
4768
2734
0.268
0.524
0.443
0.868
3.5
4×95+1×50
19
19
1.6
1.4
2×0.5
2.4
50.2
6267
3491
0.193
0.387
0.320
0.641
3.5
4×120+1×70
37
19
1.6
1.4
2×0.5
2.6
55.1
7698
4145
0.153
0.268
0.253
0.443
3.5
4×150+1×70
37
19
1.8
1.4
2×0.5
2.7
59.9
6216
4882
0.124
0.268
0.206
0.443
3.5
4×185+1×95
37
19
2.0
1.6
2×0.5
2.9
66.5
11293
5899
0.0991
0.1930
0.164
0.320
3.5
4×240+1×120
61
37
2.2
1.6
2×0.5
3.1
74.3
14371
7395
0.0754
0.1530
0.125
0.253
3.5
4×300+1×150
61
37
2.4
1.6
2×0.5
3.3
80.1
17449
8891
0.0601
0.1240
0.100
0.206
3.5
4×400+1×240
61
61
2.4
1.6
2×0.5
3.6
88.2
21578
9986
0.0470
0.0754
0.0778
0.125
3.5


三．电缆运行敷设条件
电缆敷设
1． 敷设时电缆温度不低于0℃，环境温度不低于℃时，应对电缆进行预热。
2． 敷设的弯曲半径不小于电缆外径的10倍。
3． 电缆敷设后应经受以直流耐压试验，时间为15分，试验电压3.5KV。

在空气中敷设
1．单芯电缆平行敷设时中心距离185mm2以下为电缆直径的2倍240mm2及以上为90mm。
2． 周围环境温度：30℃。
3． 导电线芯最高允许温度：70℃。
4． 不同环境温度下载流量的校正系数：

环境温度
20℃
25℃
35℃
40℃
45℃
校正系数
1.12
1.06
0.94
0.87
0.79

直埋敷设
1． 单芯电费不接触敷设时，中心距离为电费走私的2倍。
2． 周围环境温度：25℃。
3． 导电线芯最高允许温度：70℃。
4． 土壤热阻系数：1.0℃.m/w。
5． 直坦深试：0.7m。
6． 不同环境温度下载流量校正系数：

环境温度
15℃
20℃
30℃
35℃
校正系数
1.11
1.05
0.94
0.88

短路容量
导电线芯短路时允许最高温度
最高允许的短路电流
160℃
I=94S√tA


电缆截流量


VLV22、ZR-VLV22
0.6/1KV铜导体PVC绝缘PVC护套阻燃和非阻燃电力电缆在空气中敷设长期连续负荷允许载流量


导线标称截面
长期连续负荷允许载（A）
无铠装
铠装
单芯
双芯
三芯
五芯
单芯
双芯
三芯
五芯
2根（直线型）
3根
四芯
（4+1）芯
2根（直线型）
3根
四芯
（4+1）芯
三角型
直线型
（3+1）芯
（3+2）芯
三角型
直线型
（3+1）芯
（3+2）芯
2.5
30
25
28
26
23
23
30
25
28
26
23
23
4
39
32
36
35
30
31
39
32
36
35
30
31
6
50
41
47
45
39
40
50
41
47
45
39
40
10
64
52
60
59
50
51
64
52
60
59
50
51
16
83
68
77
77
65
66
83
68
77
77
65
66
25
105
86
98
100
84
85
105
86
98
100
84
85
35
125
103
116
120
100
102
125
103
116
120
100
102
50
150
123
140
145
120
122
150
123
140
145
120
122
70
185
152
172
175
150
153
185
152
172
175
150
153
95
220
180
205
210
185
189
220
 ,
180
205
210
185
189
120
250
205
233
245
205
209
250
205
233
245
205
209
150
285
234
265
275
230
235
285
234
265
275
230
235
185
320
262
298
310
260
265
320
262
298
310
260
265
240
375
308
349
--
300
306
375
308
349
--
300
306
300
425
349
395
--
340
347
425
349
395
--
340
347
400
490
402
456
--
--
--
490
402
456
--
--
--
500
560
459
521
--
--
--
560
459
521
--
--
--
600
645
529
560
--
--
--
645
529
560
--
--
--
800
735
603
684
--
--
--
735
603
684
--
--
--
1000
825
676
683
--
--
--
825
676
683
--
--
--

电话：13590161787 传真：0755-89338403
地址：深圳市光明新区公明街道李松蓢社区八航大道成天泰工业园
版权所有 © 2010-2019 深圳市环太平洋电线电缆有限公司 深圳市成天泰电缆实业发展有限公司  粤ICP备2024267620号
技术支持：百阿腾网络
